青和新闻

海洋环境以其高盐度、高湿度、强紫外线辐射和复杂微生物活动，被公认为对金属材料最具挑战性的腐蚀环境之一。在船舶制造、海上平台、滨海建筑、海水淡化设备以及海洋能源设施（如风电、潮汐能）等工程中，材料的耐腐蚀性能直接关系到结构安全、使用寿命和维护成本。在此背景下，316L不锈钢板因其优异的抗腐蚀能力，常被作为关键部件的首选材料。然而，一个核心问题始终萦绕在工程设计者心头：316L不锈钢板真的能在严酷的海洋环境中实现“长期”可靠服役吗？

一、316L不锈钢的成分优势：钼元素的关键作用

316L是奥氏体不锈钢316的超低碳版本（碳含量 ≤ 0.03%），其典型成分为：16–18% 铬（Cr）、10–14% 镍（Ni）、2–3% 钼（Mo），以及极低的碳含量。其中，钼（Mo）的添加是其区别于304/304L不锈钢的核心。

铬形成致密的Cr?O?钝化膜，提供基础抗氧化能力；

镍稳定奥氏体结构，提升韧性和加工性；

钼则显著增强材料在含氯离子（Cl?）环境中的抗点蚀和缝隙腐蚀能力。

海洋环境中，氯离子浓度可高达19,000 mg/L以上，极易穿透普通不锈钢的钝化膜，引发局部腐蚀。而钼能促进钝化膜修复，并在腐蚀微区形成钼酸盐保护层，有效抑制点蚀萌生与扩展。

二、实际海洋环境中的腐蚀类型与316L的表现

1、大气区（滨海大气）

在离海岸数公里内的大气环境中，空气中悬浮大量含盐微粒。316L在此区域表现优异，通常可安全使用20年以上无明显腐蚀。例如，许多滨海酒店幕墙、栏杆、屋顶采用316L不锈钢，历经十余年仍光亮如新。

2、飞溅区与潮差区

这是腐蚀最严重的区域——材料周期性接触海水又暴露于空气，氧浓差电池效应强烈，易发生点蚀和缝隙腐蚀。

316L在此区域存在风险：长期浸泡+干湿交替会加速局部腐蚀，尤其在污垢沉积或缝隙处。

实践表明，在热带海域（水温高、生物活性强），316L在飞溅区可能出现点蚀坑，不建议单独用于关键承重结构。

3、全浸区（海水长期浸泡）

在静止或低流速海水中，316L的腐蚀速率通常低于0.01 mm/年，但点蚀和微生物腐蚀（MIC）仍是隐患。

若水流速 > 1.5 m/s，可减少生物附着，改善耐蚀性；

但在温暖海域（>25°C），硫酸盐还原菌（SRB）可能附着并代谢产硫，破坏钝化膜。

案例参考：某海上风电项目将316L用于非承重支架，在温带海域运行10年仅发现轻微点蚀；而在东南亚项目中，相同部件5年内出现明显腐蚀坑，需提前更换。

三、“长期”的定义与工程实践中的边界

“长期”并非绝对概念，需结合设计寿命、安全系数与维护策略综合判断：

对于非关键、可更换部件（如装饰件、护栏、仪表外壳），316L在多数海洋大气环境中可满足20–30年寿命；

对于承重结构、密封件或高可靠性要求部件，在飞溅区或热带海域，建议升级至超级奥氏体不锈钢（如904L、6% Mo合金）或双相钢（如2205）；

表面处理可显著提升性能：如电解抛光可减少表面粗糙度，降低点蚀起始概率；钝化处理可强化氧化膜。

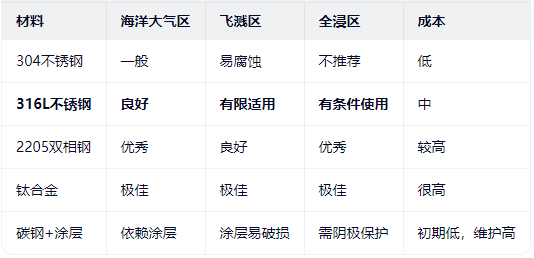

四、与其他材料的对比

可见，316L在性价比与性能之间取得了良好平衡，是中等腐蚀海洋环境的理想选择。

五、提升316L在海洋环境中耐久性的措施

避免缝隙设计：采用焊接代替铆接，填平凹槽；

定期清洗：去除盐分沉积和生物附着；

阴极保护辅助：在关键部位加装牺牲阳极（如锌块）；

控制环境：在封闭系统中添加缓蚀剂或降低水温。

综上所述，316L不锈钢板在海洋环境中具备良好的耐腐蚀能力，尤其适用于滨海大气区和温带海域的全浸应用，能够实现“长期”可靠服役。然而，在高温、高流速、高生物活性或存在缝隙的严苛工况下，其抗点蚀能力存在局限，需谨慎评估或采取防护措施。工程实践中，应基于具体服役位置、气候条件、安全等级和生命周期成本，科学选材。对于大多数非极端海洋应用场景，316L不锈钢板依然是兼顾性能、可加工性与经济性的明智之选。
